Linear Encoder Series ML Series

마그네틱 리니어 엔코더

Magnetic Linear Incremental Encoder

자기 스케일 위를 리드 헤드가 비접촉으로 읽어내는 마그네틱 리니어 인크리멘탈 엔코더. 1µm 분해능과 1µs 응답으로 CNC · 반도체 장비의 직선 위치를 정밀하게 측정합니다.

A non-contact magnetic linear incremental encoder — a read head scanning a magnetic scale. 1 µm resolution and 1 µs response for precise linear positioning in CNC and semiconductor equipment.

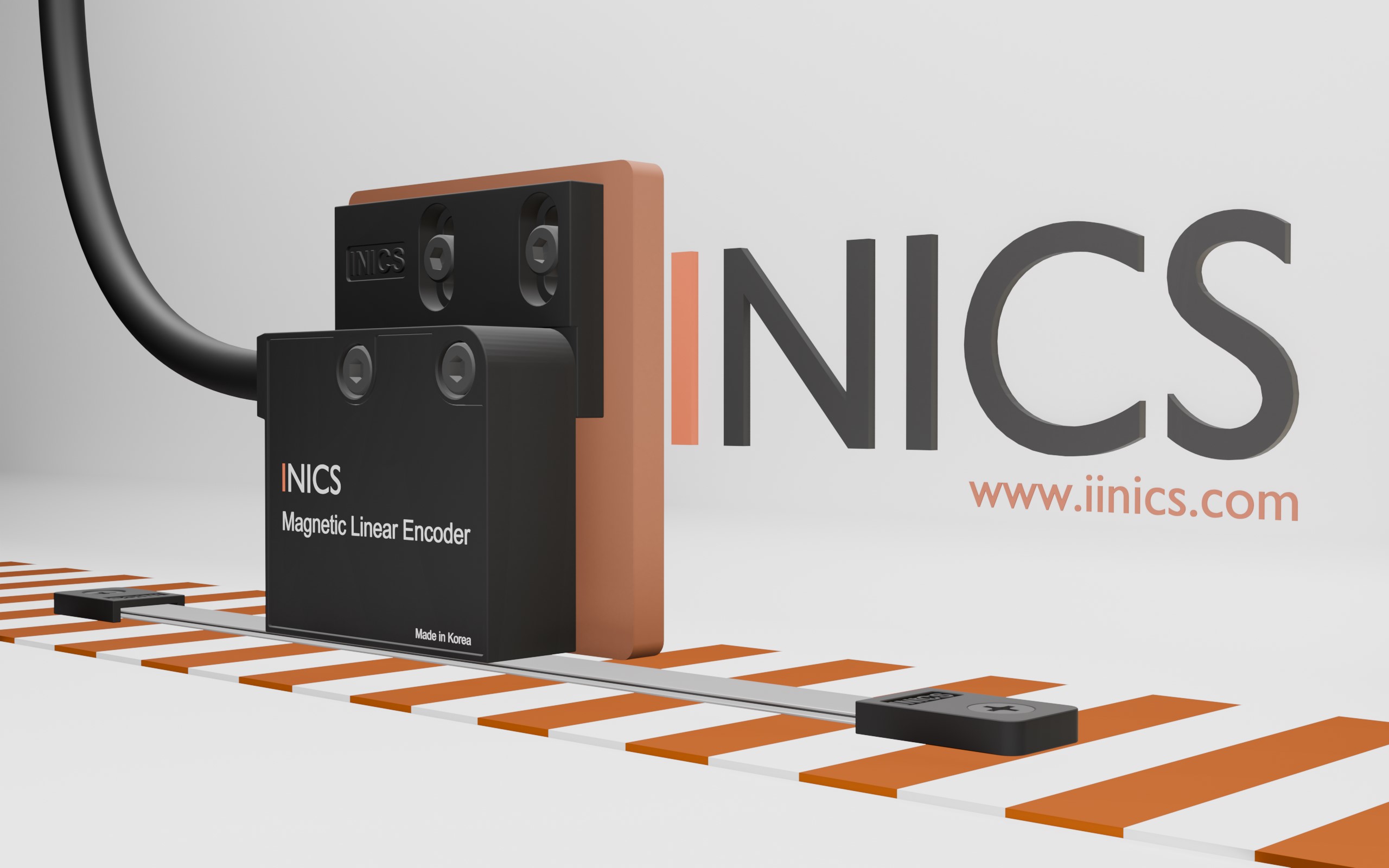

아이닉스 마그네틱 리니어 엔코더 ML 시리즈 제품 사진 — 마그네틱 스케일 위에 브라켓으로 장착된 리드 헤드 (INICS Magnetic Linear Encoder, ML Series)

Product Video · 제품 영상

1 µM

최소 분해능 (4x mode)

Min. Resolution

1 µS

고속 응답 속도

Response Speed

±1 INC

반복정밀도

Repeatability

IP67

보호구조 (IP65 / IP67)

Protection Rating

Key Features · 제품 특징

FEATURE 01

비접촉 마그네틱 스캐닝

Non-Contact Magnetic Scanning

자기 스케일과 리드 헤드가 접촉 없이 직선 위치를 읽습니다. 기계적 마모가 없고, 광학식이 취약한 분진 · 오일 · 습기 환경에서도 안정적으로 동작합니다.

A read head scans the magnetic scale without contact — no mechanical wear, and stable operation in dust, oil and moisture where optical types struggle.

FEATURE 02

1µm~1mm 분해능 라인업

Resolution Line-up (4x mode)

1 · 2 · 5 · 10 · 20 · 25 · 50µm, 0.1 · 0.2 · 0.25 · 0.5 · 1mm — 총 11단 분해능으로 초정밀 스테이지부터 일반 이송 장치까지 용도에 맞게 선택합니다. 반복정밀도는 ±1 increment입니다.

Eleven resolutions from 1 µm to 1 mm cover ultra-precision stages through general transfer axes, with ±1 increment repeatability.

FEATURE 03

4가지 출력 형태

4 Output Types

토템폴 · NPN 오픈 콜렉터 · 전압 · 라인드라이버 출력을 지원해 상위 컨트롤러 입력 사양에 맞춰 선택합니다. 라인드라이버는 A · A̅ · B · B̅ 차동 출력으로 장거리 배선과 노이즈 환경에 유리합니다.

Choose the output to match the controller. Line driver provides differential A/A̅/B/B̅ for long runs and noisy environments. TOTEM POLE NPN O.C VOLTAGE LINE DRIVER

FEATURE 04

1µs 고속 응답 · A/B 위상차 출력

1µs Response · A/B Quadrature

응답속도 1µs(NPN 2µs), Edge separation 25µs 이상의 안정된 A · B 위상차 신호를 출력합니다. 4체배 계수 시 이동 방향 판별과 고분해능 위치 검출이 가능합니다.

1 µs response (2 µs for NPN) with clean A/B quadrature and ≥25 µs edge separation — direction sensing and x4 high-resolution counting.

FEATURE 05

IP67 · 내충격 50G의 견고함

IP65/IP67 · 50G Shock Resistance

보호구조 IP65 / IP67(모델 선택), 내충격 50G · 내진동 5G. 케이스는 항공 · 자동차 산업에 쓰이는 고강성 PA66-GF30 재질로 오일 · 연료에 강하고 가볍습니다. CE 인증을 취득했습니다.

IP65/IP67 options, 50G shock and 5G vibration. The PA66-GF30 housing is rigid, lightweight and resistant to oil and fuel. CE certified.

FEATURE 06

스틱 하나로 끝나는 간편 설치

Easy Installation Kit

브라켓 · 스페이서 · 볼트와 1.0mm 두께의 갭 조정용 스틱이 기본 구성품입니다. 스틱을 끼워 센서 높이를 맞춘 뒤 제거하면 설치 완료 — 마그네틱 스케일과 캡은 옵션으로 제공됩니다.

Bracket, spacer, bolts and a 1.0 mm gap-setting stick are included. Set the head height with the stick, remove it, done. Magnetic scale and cap available as options.

Technology · 감지 원리

Magnetic Scale + Read Head

자극의 파도를 읽어, µm로 새기다

Reading Waves of Magnetic Poles, Engraved in µm

N극과 S극이 일정 주기로 착자된 마그네틱 스케일 위를 리드 헤드가 비접촉으로 이동하며 자기장 변화를 감지합니다. 감지된 신호는 A · B 위상차 펄스로 출력되어 이동 거리와 방향을 동시에 알려줍니다.

The read head travels without contact over a magnetic scale magnetized with alternating N and S poles at a fixed pitch, sensing the change in magnetic field. The signal is output as A/B quadrature pulses that convey both travel distance and direction.

비접촉 · 무마모 — 스케일과 헤드가 닿지 않아 수명 제한이 없습니다. Non-contact, wear-free — scale and head never touch, so there is no service-life limit.
A/B 위상차 출력 — 90° 위상차로 이동 방향을 판별하고, 4체배 시 1µm 분해능을 얻습니다. A/B quadrature output — 90° phase shift detects direction, and x4 counting yields 1 µm resolution.
갭 1.0mm 세팅 — 동봉된 스틱으로 헤드-스케일 간격을 정확히 맞춥니다. 1.0 mm gap setting — the included stick sets the head-to-scale gap precisely.
자유로운 측정 길이 — 스케일 길이만큼 측정 범위를 확장할 수 있습니다. Unlimited measuring length — extend the range simply by extending the scale.
