FEATURE 01
앱솔루트 — 전원 인가 즉시 절대위치
Absolute Position Detection
각 회전각마다 고유한 코드를 출력하는 앱솔루트 방식입니다.
전원을 켜는 순간 현재 위치를 바로 알 수 있어
원점 복귀 동작이 필요 없고, 정전 후에도 위치를 잃지 않습니다.
Every angle outputs a unique code — the position is known the moment
power is applied. No homing sequence, no position loss after
a power interruption.
FEATURE 02
외부 자기 간섭에 강한 인덕티브
Immune to Magnetic Interference
전자기 유도 방식이라 모터 · 마그네트 척 등 강한 자기장
주변에서도 안정적으로 동작합니다. 광학부품이 없어
내구성이 뛰어나고 오염 · 습기 환경에 특화되었습니다.
Electromagnetic induction keeps readings stable next to motors and
magnetic chucks. No optical parts — durable, and built for
contaminated, humid environments.
FEATURE 03
Binary / Gray 코드 선택
Binary / Gray Code
출력 코드를 Binary와 Gray 중 선택합니다.
Gray 코드는 하나의 비트만 변하면서 값이 바뀌기 때문에
비트 딜레이로 인한 순간 오독을 원천적으로 방지합니다.
회전방향(F: 시계 증가 / R: 반시계 증가)도 선택 가능합니다.
Gray code changes only one bit at a time, eliminating misreads
from bit delays. Count direction is selectable (F: CW up / R: CCW up).
BINARY
GRAY
F / R
FEATURE 04
2가지 출력 — 병렬 NPN / SSI
Parallel NPN / SSI Line Driver
병렬 NPN 모델은 2⁰~2⁹ 10개 신호선으로 분해능 8~1024를
직접 출력하고, SSI 모델은 라인드라이버 동기 시리얼 통신
(클럭 50k~500kHz)으로 최대 4096 분해능을 전송합니다.
Parallel NPN outputs 10 bit lines (res. 8–1024); SSI streams up to
4096 P/R over a synchronous line-driver interface at 50k–500 kHz.
FEATURE 05
SSI 멀티턴 — 16,384회전 카운트
16,384-Rev Multi-turn (SSI)
SSI 모델은 단회전 각도에 더해 회전수를 14bit(16,384회전)로
누적 카운트합니다. 긴 이송축 · 다회전 기구의 위치를
하나의 데이터로 관리할 수 있습니다.
(전원 차단 시 다회전 카운트는 0으로 초기화됩니다.)
SSI adds a 14-bit revolution counter (16,384 turns) on top of the
single-turn angle. Note: the multi-turn count resets to 0 at power off.
FEATURE 06
±1LSB 히스테리시스 · 장착 부속 동봉
±1 LSB Hysteresis · Kit Included
경계각에서의 값 떨림을 ±1LSB 히스테리시스로 억제합니다.

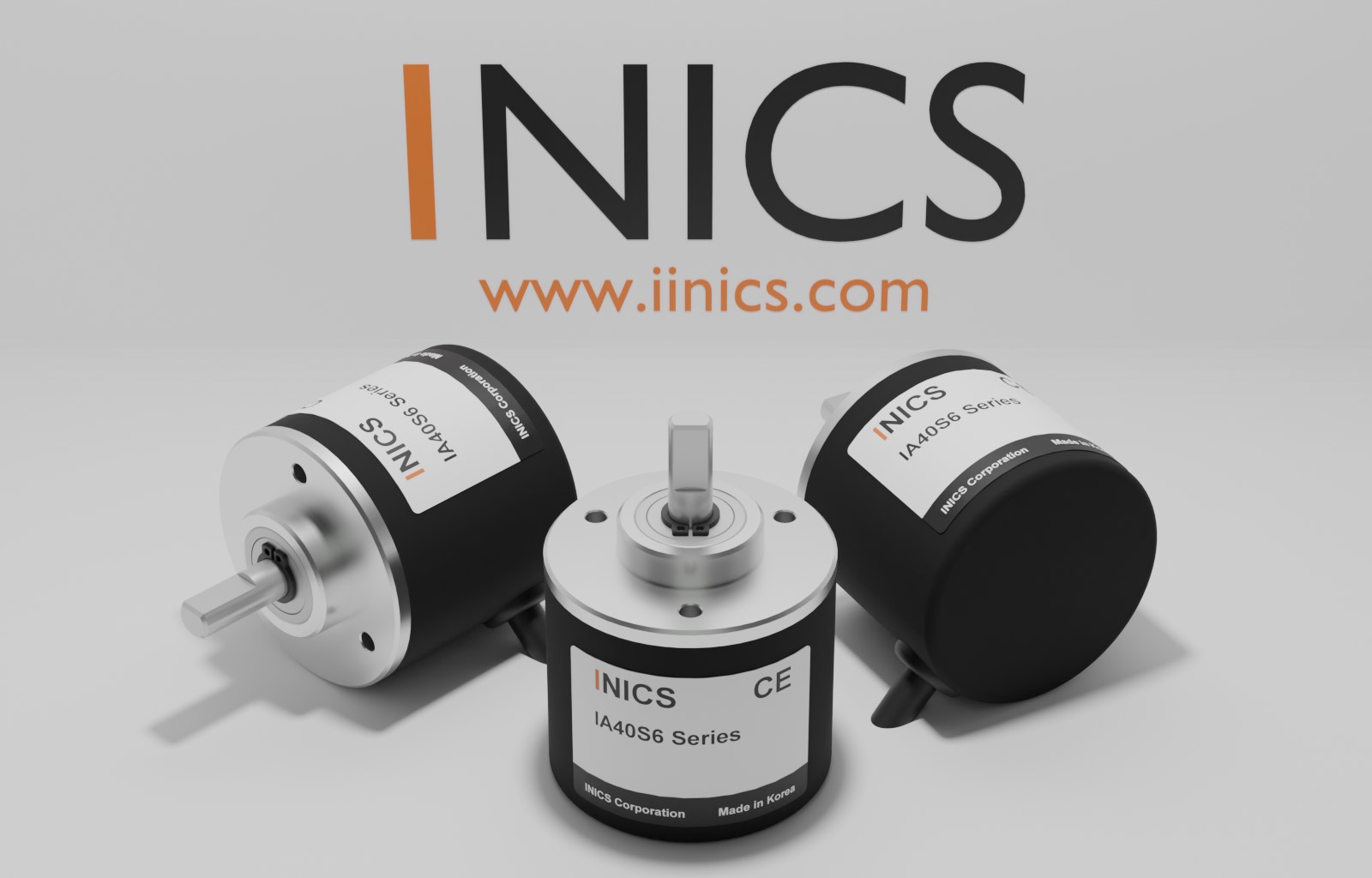

내충격 50G · 내진동 5G, 샤프트 타입은 커플링,

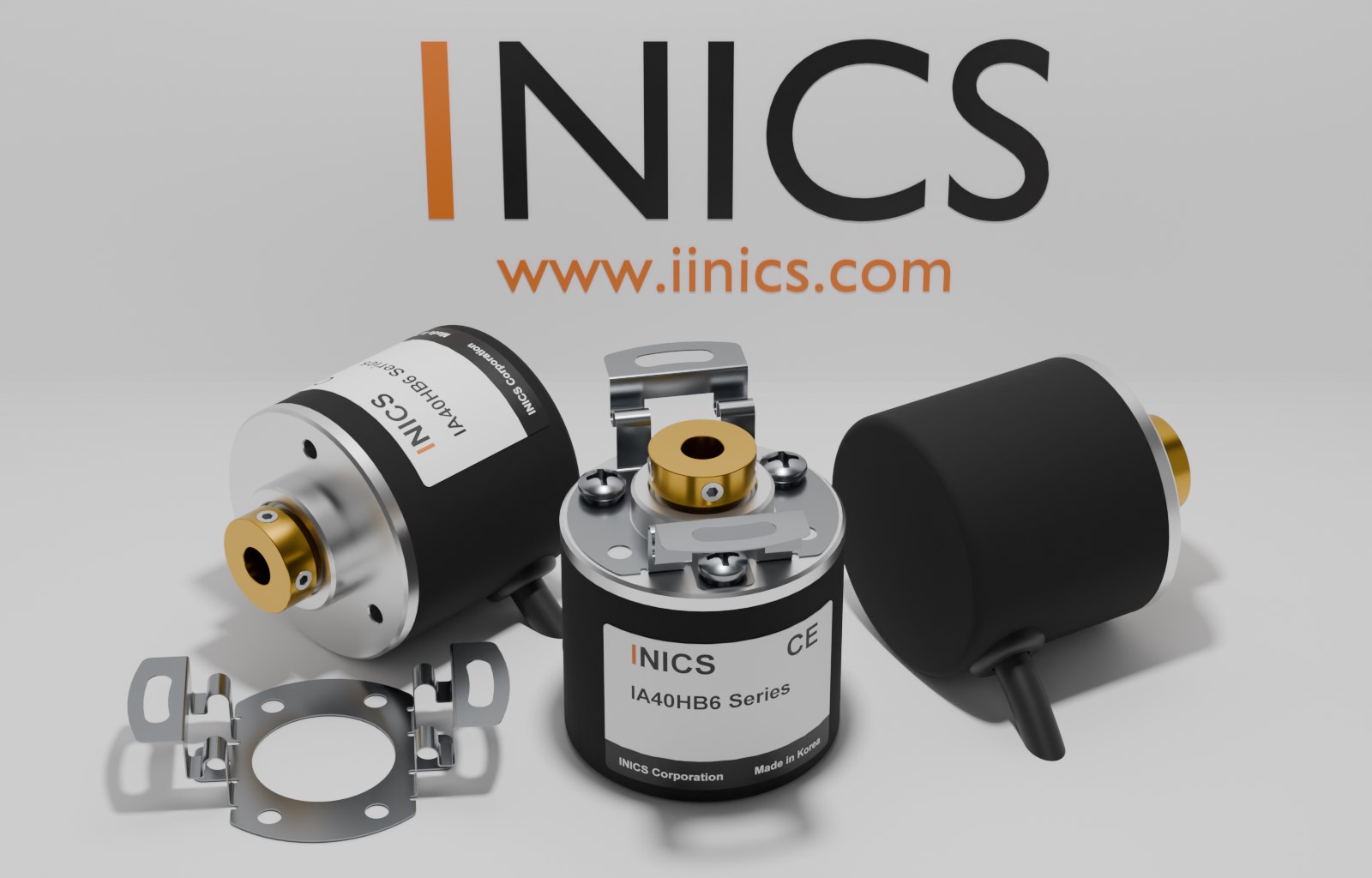

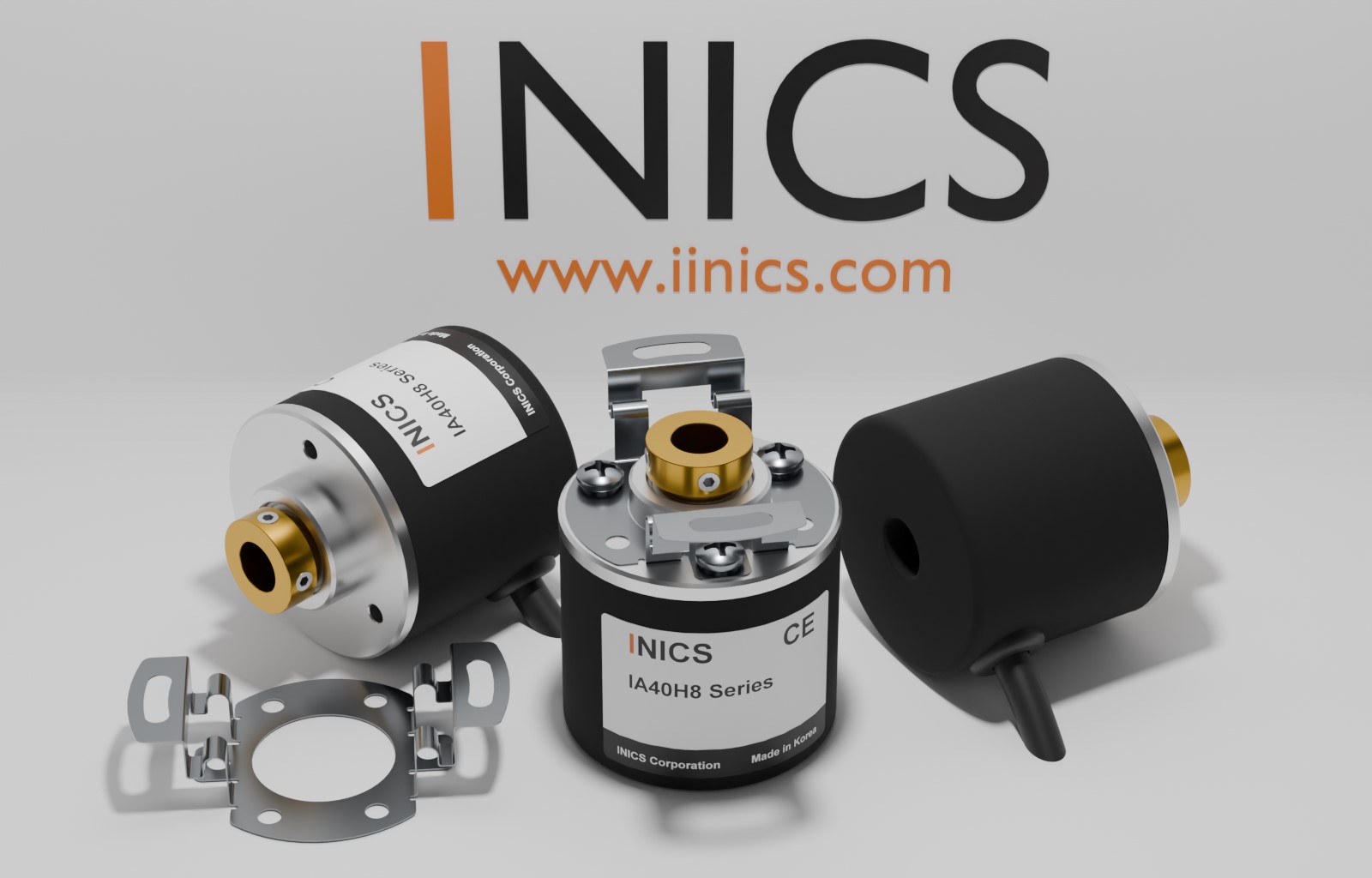

중공축 · 빌트인 타입은 브라켓이 동봉됩니다.
알루미늄 / PA66-GF30 바디, CE 인증.
±1 LSB hysteresis suppresses code flicker. 50G shock, 5G vibration.
Coupling (shaft) or bracket (hollow/built-in) included.
Aluminum or PA66-GF30 body. CE certified.
