Rotary Encoder Series EW Series

바퀴형 로터리 엔코더

Wheel Type Rotary Encoder

측정 휠과 엔코더가 하나로 결합된 롤러 일체형 인크리멘탈 엔코더. 움직이는 표면 위를 구르며 이동거리와 속도를 곧바로 길이 단위 펄스로 출력합니다. 컨베이어 · 이송 장치 · 원단/케이블 길이 측정에 최적화되었습니다.

A measuring wheel and incremental encoder in one. Rolling on a moving surface, it outputs travel and speed directly as length-unit pulses — ideal for conveyors, transfer lines and fabric or cable length measurement.

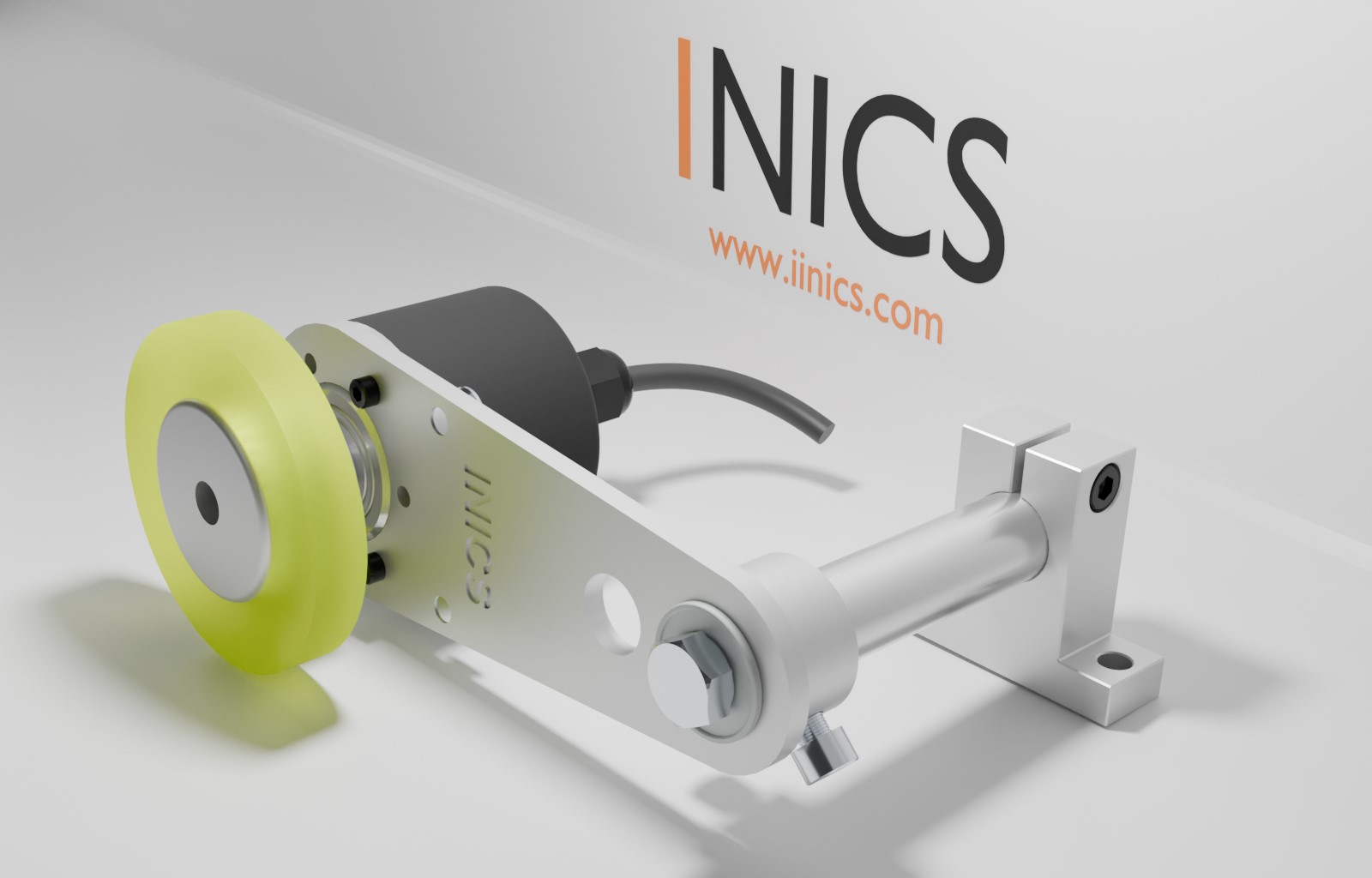

아이닉스 바퀴형 로터리 엔코더 EW 시리즈 제품 사진 — 우레탄 측정 휠과 스프링 암 브라켓이 결합된 롤러 일체형 엔코더 (INICS Wheel Type Rotary Encoder, EW Series)

1 MM

최소 측정 단위 (1펄스)

Min. Measuring Unit

200 MM

휠 둘레 (1회전 이동거리)

Wheel Circumference

A·B·Z

3채널 출력 (Z: 1회전 1펄스)

Output Channels

5,000 RPM

최대 허용 회전수

Max. Speed

Key Features · 제품 특징

FEATURE 01

1펄스 = 길이 — 환산이 필요 없다

Pulses Directly in Length Units

분해능을 회전수가 아닌 길이 단위로 선택합니다. 1펄스 = 1mm 모델이라면 펄스 1,000개가 곧 1m — 별도 환산 없이 카운터 값이 바로 길이가 됩니다.

Resolution is specified in length, not turns. On the 1 mm model, 1,000 pulses simply equal 1 m — the counter value is the length.

FEATURE 02

mm · cm · m · yd — 13단 측정 단위

13 Measuring Units (Metric & Yard)

1mm~10cm, 1m의 미터계는 물론 0.01 · 0.1 · 1yd 야드계까지 지원합니다. 원단 · 섬유처럼 야드 단위를 쓰는 산업에도 그대로 적용할 수 있습니다.

Metric units from 1 mm to 1 m, plus 0.01/0.1/1 yd for textile and fabric industries that work in yards. 1MM 1CM 10CM 1M 0.01YD 1YD

FEATURE 03

롤러 일체형 · 스프링 암 밀착 구조

Integrated Wheel · Spring-Arm Mount

측정 휠 · 엔코더 · 스프링 암 브라켓이 한 세트입니다. 스프링 텐션이 휠을 소재 표면에 일정하게 밀착시켜 미끄러짐 없이 안정적으로 측정하며, 브라켓과 볼트가 동봉되어 바로 설치할 수 있습니다.

Wheel, encoder and spring-arm bracket come as one kit. Spring tension keeps the wheel pressed to the surface for slip-free measurement — bracket and bolts included.

FEATURE 04

A · B · Z 3채널 — 방향과 원점까지

A / B / Z Channels

90° 위상차의 A · B 신호로 전진 · 후진 이동 방향을 판별하고, Z 신호는 1회전(200mm)마다 1펄스를 출력해 구간 기준점으로 활용할 수 있습니다.

Quadrature A/B distinguishes forward from reverse travel; the Z pulse fires once per revolution (every 200 mm) as a reference mark.

FEATURE 05

4가지 출력 형태

4 Output Types

토템폴 · NPN 오픈 콜렉터 · 전압 · 라인드라이버 출력을 지원합니다. 라인드라이버는 A · A̅ · B · B̅ · Z · Z̅ 차동 출력으로 장거리 배선과 노이즈 환경에 유리하며, 응답속도는 1µs입니다.

Line driver adds differential A̅/B̅/Z̅ for long, noisy runs. 1 µs response (2 µs for NPN). TOTEM POLE NPN O.C VOLTAGE LINE DRIVER

FEATURE 06

엔코더 카운터와 완벽 호환 · CE

Pairs with INICS Counters · CE

아이닉스 엔코더 전용 카운터 · 고속 카운터 타이머(CTH)와 조합하면 길이 표시 · 정척 절단 제어까지 한 번에 구성됩니다. 내충격 50G · 내진동 5G · IP50, 쉴드 케이블 1.5m, CE 인증.

Pair with INICS encoder counters or the CTH high-speed counter timer for length display and cut-to-length control. 50G shock, 5G vibration, IP50, 1.5 m shielded cable. CE certified.

Technology · 측정 원리

Measuring Wheel + Encoder

회전하는 만큼이, 길이가 된다

Every Turn Becomes a Length

스프링 암이 측정 휠을 이동하는 소재 표면에 밀착시키고, 소재가 흐르는 만큼 휠이 구릅니다. 휠 둘레가 정확히 200mm이므로 회전각은 곧 이동거리 — 엔코더가 이를 길이 단위 펄스로 출력합니다.

The spring arm presses the measuring wheel against the surface of the moving material, and the wheel rolls as the material passes. With a circumference of exactly 200 mm, rotation angle equals travel distance — the encoder outputs it as length-based pulses.

휠 둘레 200mm — 1회전 = 200mm 이동. Z 원점 펄스가 200mm마다 1회 출력됩니다. 200 mm wheel circumference — one revolution = 200 mm of travel; the Z pulse fires once every 200 mm.
미끄럼 방지 밀착 — 스프링 텐션이 휠을 표면에 일정한 힘으로 눌러 슬립을 억제합니다. Slip-resistant contact — spring tension holds the wheel against the surface with constant force.
방향 판별 — A/B 90° 위상차로 전진 · 후진을 구분해 왕복 이동도 정확히 계측합니다. Direction detection — A/B 90° phase shift distinguishes forward and reverse for accurate back-and-forth measurement.
속도 측정 — 단위 시간당 펄스 수가 곧 라인 속도(m/min)가 됩니다. Speed measurement — pulses per unit time translate directly to line speed (m/min).
